圆锥式破碎机(一下简称圆锥破)是目前市场上常用的矿山破碎机机械设备之一,尤其是针对硬度较高的有色金属物料,如花岗岩、玄武岩等。而在矿山破碎设备市场上,充斥着各种类型的圆锥破碎机,让我们眼花缭乱,今天就从多方面来深度分析目前最为实用的两款机型:单缸圆锥破碎机和多缸圆锥破碎机。
多缸液压圆锥破碎机横截面图

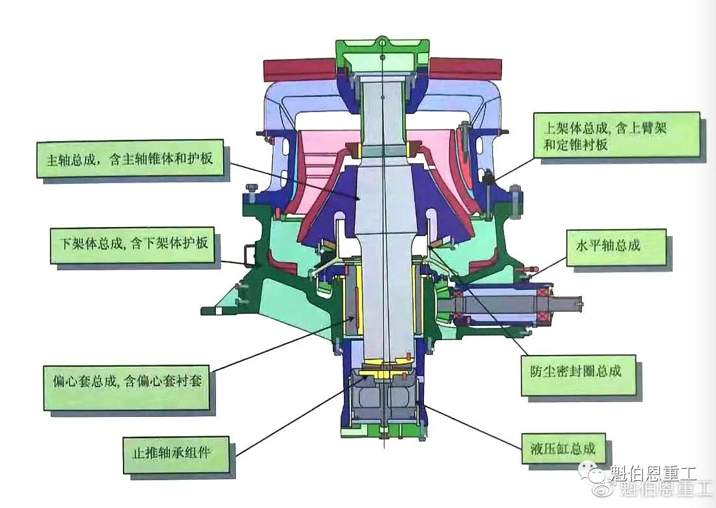

单缸液压圆锥破碎机横截面图
破碎原理
01多缸液压圆锥破碎机
1)保持排料口的锁紧压力大于200BAR。
2)动锥在破碎工作时自传速度大约200转每分钟。 3)锁紧压力高,自传速度大,产量大,合格率高。
4)适合用在细碎工艺段。
5)破碎强度大,对设备机械性能要求高。
02 单缸液压圆锥破碎机
1)保持排料口的活塞保持压力不大于90BAR。
2)动锥在破碎工作时自传速度大约10转每分钟。 3)保持压力低,通过量大,但合格率低。
4)适合用在中碎工艺段。
排料口比较

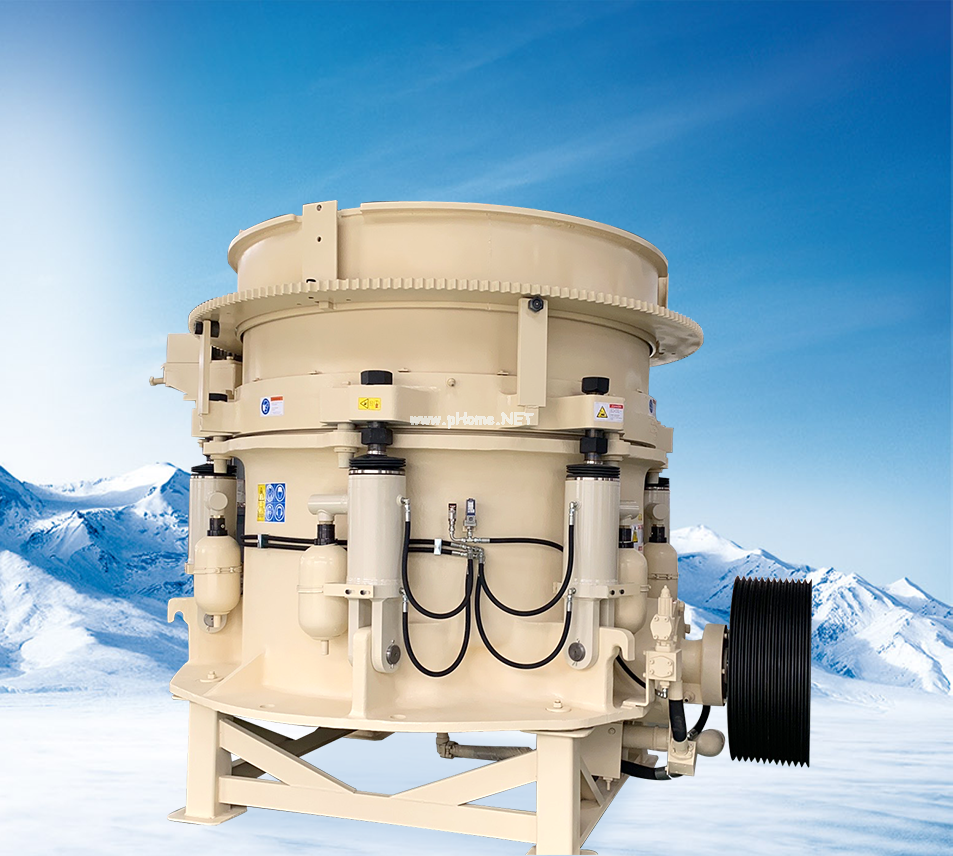

多缸液压圆锥破碎机
通过液压推手或液压马达,调整调整帽,从而带动调整环在支撑套内旋转(定锥螺旋转动上下移动),达到调整作用。这种调节方式的好处是排矿口容易锁紧。
单缸液压圆锥破碎机
正常运行时,通过油泵对主轴油缸注油或排油,使主轴上移或下移(主轴上下浮动),调节排料口大小。这种调整方式可能引起排矿口在破碎硬矿石时较难锁紧。
结构组成
中秋节的习俗很多,形式也各不相同,但都寄托着人们对生活无限的热爱和对美好生活的向往。中秋节是人们一直都喻为最有人情味,最有诗情画意的一个节日。有人说,每逢佳节倍思亲,中秋节这一份思念当然会更深切。
春天燕子从南方飞往北方,食物的匮乏使燕子不得不每年都要来一次秋去春来的南北大迁徙,以得到更为广阔的生存空间。燕子也就成了鸟类家族中的"游牧民族"了。
01、单缸液压圆锥破碎机
1)上机架组成
2)下机架组成
3)动锥总成
4)传动轴总成
5)偏心套总成
6)液压缸体总成
02多缸液压圆锥破碎机
1)下机架部
2)偏心套部
3)传动部
4)支撑套部
5)调整环部
6)动锥部
润滑系统比较
单缸液压圆锥破碎机
两路进油口注油,一路从主轴下端进入,润滑球面轴承、球 、形瓦、机架衬套、主轴衬套,进而润滑大小锥齿轮;另一路从传动轴端进入,润滑传动轴衬套,最后两路油从同一出油口排出。
多缸液压圆锥破碎机
一条由机器下部油孔进入机器后,到达主轴中部之后,又分为三条支路:偏心套内外表面,主轴中间油孔到达球型轴承,经过孔道润滑大小锥齿轮; 另一条由传动轴架上的孔进油,润滑传动轴承,其回油也是经过小锥齿轮下部的回油孔及防尘盖上的回油孔回油。
想了解更多?
破碎效果比较
01、单缸液压圆锥破:破碎软矿石和风化矿石时,单缸液压圆锥破的通过量大的优点突出。
02、多缸液压圆锥破:而在破碎中硬、高硬矿石时,多缸液压圆锥破的表现更杰出。
维修维护比较
01、单缸液压圆锥破碎机:单缸液压圆锥破碎机的中碎效果更好,通过能力大。
02、多缸液压圆锥破碎机:多缸液压圆锥破碎机细碎排料口下细粒物料含量高,细碎效果更好,层压破碎效果好。
产量比较
01、单缸液压圆锥破碎机结构简单性能可靠:一个液压缸,结构简单紧凑,故障率低,生产成本低(机械系统结构越简单,故障率越低,可靠性越高,运行越稳定)。
02、多缸液压圆锥破碎机的顶部或侧面可拆装,维修快捷方便:所有零件都可以从顶部或侧面拆装和维护,动锥和顶锥拆装方便,无须拆装机架、紧固螺栓,使日常更换更便捷。
